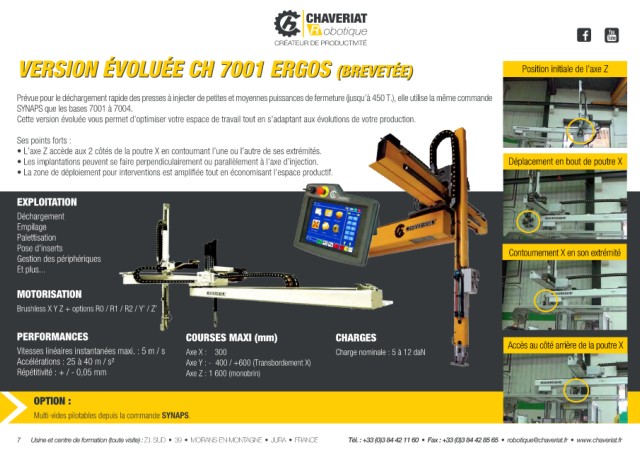

Page 8 - Doc_Robots_Standards_Gamme_CH_ROBOTIQUE

CRÉATEUR DE PRODUCTIVITÉ

VERSION ÉVOLUÉE CH 7001 ERGOS (BREVETÉE) Position initiale de l’axe Z
VERSION ÉVOLUÉE CH 7001 ERGOS (BREVETÉE)

Prévue pour le déchargement rapide des presses à injecter de petites et moyennes puissances de fermeture (jusqu’à 450 T.), elle utilise la même commande
SYNAPS que les bases 7001 à 7004.
Cette version évoluée vous permet d’optimiser votre espace de travail tout en s’adaptant aux évolutions de votre production.

Ses points forts :
• L’axe Z accède aux 2 côtés de la poutre X en contournant l’une ou l’autre de ses extrémités.
• Les implantations peuvent se faire perpendiculairement ou parallèlement à l’axe d’injection. Déplacement en bout de poutre X
• La zone de déploiement pour interventions est amplifiée tout en économisant l’espace productif.

EXPLOITATION

Déchargement
Empilage
Palettisation
Pose d'inserts Contournement X en son extrémité
Gestion des périphériques
Et plus...

MOTORISATION

Brushless X Y Z + options R0 / R1 / R2 / Y’ / Z’

PERFORMANCES COURSES MAXI (mm) CHARGES

Vitesses linéaires instantanées maxi. : 5 m / s Axe X : 300 Charge nominale : 5 à 12 daN Accès au côté arrière de la poutre X
Accélérations : 25 à 40 m / s² Axe Y : - 400 / +600 (Transbordement X)
Répétitivité : + / - 0,05 mm Axe Z : 1 600 (monobrin)

OPTION :

Multi-vides pilotables depuis la commande SYNAPS.

7 Usine et centre de formation (toute visite) : Z.I. SUD • 39 • MOIRANS-EN-MONTAGNE • JURA • FRANCE Tél. : +33 (0)3 84 42 11 60 • Fax : +33 (0)3 84 42 85 65 • robotique@chaveriat.fr • www.chaveriat.fr
